湖北四方国瑞电力控股有限公司为大家解答：做35KV 300mm² 2km电缆耐压试验需要多大的串联谐振？针对传统高频感应焊接电源存在开关损耗大,功率因数低,大功率输出电路稳定性差的问题,设计一种以IGBT为开关管的半桥串联谐振高频感应焊接电源,并制造试验样机一台,实验结果表明该设计方案采用新颖频率追踪电路保证了开关元件在各种负载条件下可靠工作在零电流软开关状态,并且利用自动稳压电路使整机工作可靠性得到提高.

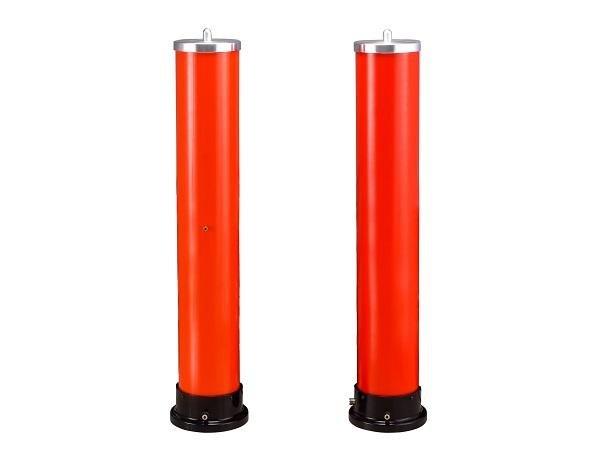

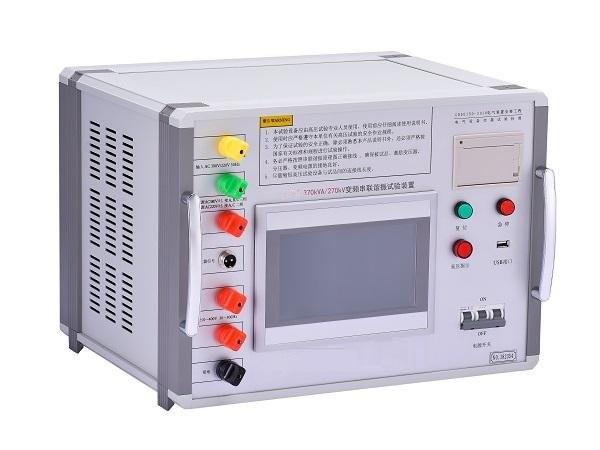

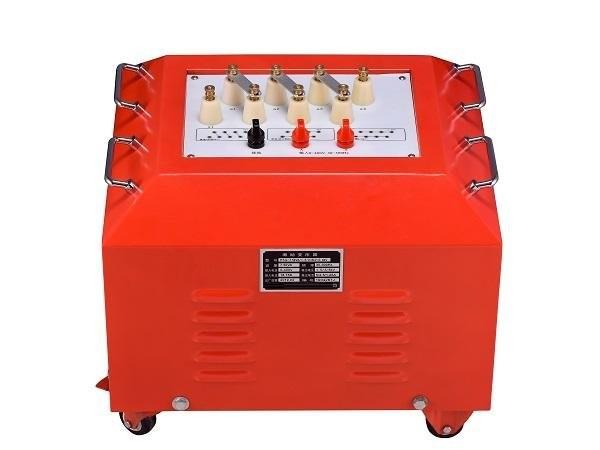

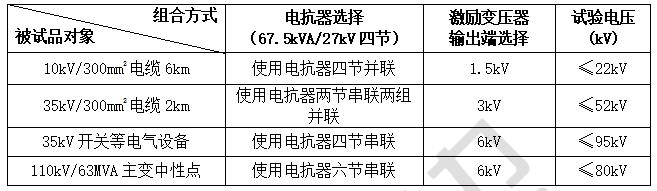

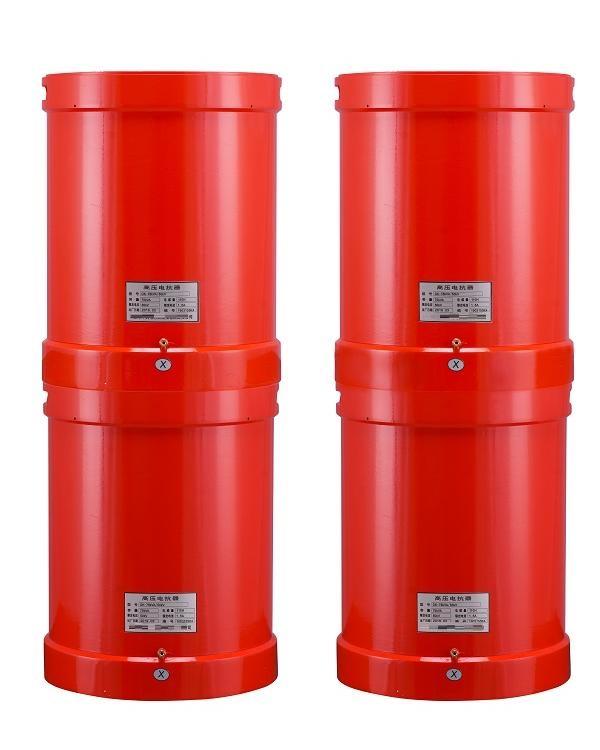

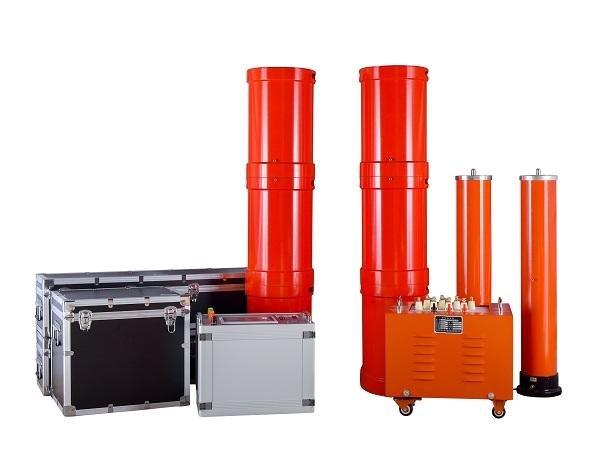

一、SFBP-指生产厂家型号 270 指设备能输出的最大额定容量，单位为kVA 108 指设备能输出的电压等级，单位为kV； 二、SFBP-270kVA/108kV变频串联谐振试验装置技术指标 1．额定电压： 95kV---满足35kV开关、GIS等电气设备的交流耐压试验；试验电压≤265kV,试验时间1min； 52kV---满足35kV/300mm2电缆2km交流耐压试验,试验电压≤128kV,试验时间60min； 22kV---满足10kV/300mm2电缆6km交流耐压试验,试验电压≤128kV,试验时间 5min； 80kV---满足110kV/63M VA主变中性点交流耐压试验,试验电压≤80kV,试验时间1min； 2．输出电压波形畸变率：<1.0％ 3.允许连续工作时间：额定条件下一次性工作60分钟； 4．装置自身品质因数：Q>50 5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关） 6．输入电源：三相380V或单相220V 7．频率调节范围：30Hz～300Hz 8．系统测量精度：1.5％ 9．装置具有过压、过流、零位启动等保护功能 三、设备遵循标准 《电气装置安装工程电气设备交接试验标准》 GB50150-2016 《电力设备预防性试验规程》 DL/T596-1996 《高压谐振试验装置》 DL/T 849.6—2004 《电抗器》 GB10229.88 《耦合电容器和电容分压器》 IEC358(1990) 《电力变压器》 GB1094.5-2003 《外壳防护等级》 GB1094.1-GB1094.6-96 《高电压试验技术》 GB/T16927.1~2-1997 四、被试品对象及试验要求 1、10kV/300mm2电缆5km的交流耐压试验，电容量≤2.253uF，试验频率30-300Hz，试验电压22kV，试验时间5min。 2、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。 3、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。 4、110kV/63MVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压80kV,试验时间1min。 五、装置主要技术参数及功能 1） 额定容量：270kVA 2） 额定电压：27kV；54kV；108kV 3） 额定电流：10A；5A；2.5A 4） 测量精度：系统有效值1.5级 5） 工作频率：30-300Hz 6） 装置输出波形：正弦波 7） 品质因素：装置自身Q≥30(f=45Hz) 8） 波形畸变率：输出电压波形畸变率≤1% 9） 输入电源：单相220或三相380V电压，频率为50Hz 10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟 11） 温 升：额定负载下连续运行60min后温升≤65K 12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能 六、工作环境 环境温度：－10℃–40℃; 相对湿度：≤90%RH; 海拔高度: ≤1000米； 七、装置容量确定 装置容量定为270kVA，分四节电抗器，电抗器单节为67.5kVA/27kV/2.5A/50H， 验证：1、10kV/300mm2电缆6km的交流耐压试验，电容量≤2.253uF，试验频率30-300Hz，试验电压22kV，试验时间5min。 使用电抗器四节并联，则L=50/4=12.5H ，则： 试验频率：f=1/2π√LC=1/(2×3.14×√12.5×1.8775×10-6)=32.85Hz 试验电流：I=2πfCU试 =2π×32.85×2.253×10-6×22×103=10.22A 2、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。 使用电抗器两节串联（互感系数1.1）两组并联，则L=50×2×1.1/2=55H ，则： 试验频率：f=1/2π√LC=1/(2×3.14×√55×0.389×10-6)=34.41Hz 试验电流：I=2πfCU试 =2π×34.41×0.389×10-6×52×103=4.37A 3、110kV/63MVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压80kV,试验时间1min。 使用电抗器四节串联（互感系数1.2），则L=80×6×1.3=624H ， 试验频率：f=1/2π√LC=1/(2×3.14×√324×0.02×10-6)= 45.05Hz 试验电流：I=2πfCU试 =2π×45.05×0.02×10-6×80×103=0.45A 满足实验要求。 八、试验时设备组合方式 试验时设备使用关系列表 九、系统配置及其参数 (一) 变频电源SFBP- 15kW 1台 1) 额定输出容量：15kW 2) 工作电源：220/380±10%V（单/三相），工频 3) 输出电压：0–400V 4) 额定输入电流：37.5A 5) 额定输出电流：37.5A 6) 电压分辨率：0.01kV 7) 电压测量精度：1.5% 8) 频率调节范围：30–300Hz 9) 频率调节分辨率：≤0.1Hz 10) 频率稳定度：0.1% 11) 运 行 时 间：额定容量下连续60min 12) 温 升：额定容量下连续运行60min元器件最高温度≤65K 13) 噪 声 水 平：≤50dB 14) 尺寸（长宽高mm）：460×340×420 15) 重 量：约15kg (二) 激励变压器SFJLB-15kVA/1.5kV/3kV/6kV /0.4kV 1台 1) 额定容量：15kVA 2) 输入电压：0-400V 3) 输出电压：1.5/3/6kV 4) 结 构：干式 5) 尺寸（长宽高mm）：520×520×460 6) 重 量：约85kg (三) 高压电抗器SFDK-67.5kVA/27kV 4节 1) 额定容量：67.5kVA; 2) 额定电压：27kV 3) 额定电流：2.5A 4) 电 感 量：50H/单节 5) 品质因素：Q≥30 (f=45Hz) 6) 结 构：干式 7) 尺寸（内径高mm）：∅382×435 8) 重 量：约90kg （四）电容分压器FRC-1500pF/110kV 1套 1) 额定电压：110kV 2) 高压电容量：1500pF 3) 介质损耗：tgσ≤0.5% 4) 分 压 比：1500：1 5) 测量精度：有效值1.5级 6) 尺寸（内径高mm）：∅140×1000 湖北四方国瑞电力-专业变频串联谐振装置制造商。 在未来，湖北四方国瑞电力将继续坚持走专业化路线，创造自身价值，服务大家。
