中压铠装电缆规格型号一览表

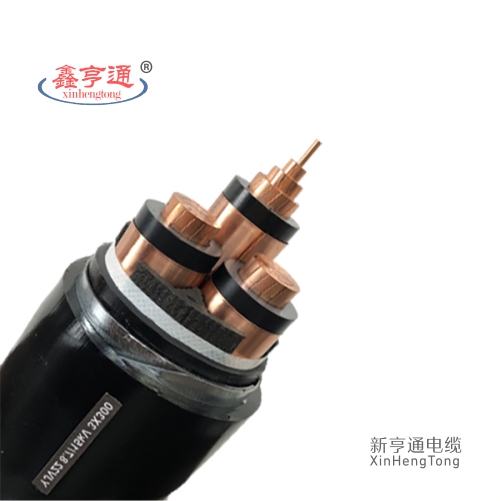

中压铠装电缆

一、执行标准

GB/T 12706.2-2020 额定电压6kV（Um=7.2kV）到30kV（Um=36V）挤包绝缘电力电缆及附件（修改采用国际标准IEC60502）

GB/T 12706.3-2020 额定电压35kV（Um=40.5kV）挤包绝缘电力电缆及附件（修改采用国际标准IEC60502）

    GB/T 19666-2019 阻燃和耐火电线电缆通则

二、产品用途

额定电压（6～35）kV交联聚乙烯绝缘电力电缆适用于35kV及以下电力系统中，可用于输电系统和配电系统，作电力的载体。

阻燃/耐火型电力电缆除具有普通塑力缆的特性外，还具有不易着火或着火后延燃仅局限在一定的范围内的特点，特别适用于火灾报警、消防设施、紧急疏散等火灾应急系统的配电。

无卤低烟阻燃/耐火型电力电缆除具有普通塑力缆、普通阻燃电缆的特性外，还具有电缆着火时无卤酸气体释出、发烟少、产生腐蚀气体较少、阻燃性能好等特点，特别适用于火灾报警、消防设施、紧急疏散等火灾应急系统的配电。

三、使用特性

1、交流额定电压（U₀/U）kV：3.6/6、6/6、6/10、8.7/10、8.7/15、12/20、18/20、18/30、21/35、26/35。

2、最高工作温度不超过90℃；短路时（最长持续时间不超过5s），电缆导体最高温度不超过250℃。

3、电缆安装敷设温度应不低于0℃。

4、电缆安装时的最小弯曲半径见表1：

表1电缆安装时的最小弯曲半径

四、电缆产品表示方法

表2 产品代号和含义

五、电缆常用型号

表3 电缆型号及名称表述

六、绝缘线芯识别

3芯电缆采用色带区分，色带颜色分别为黄、绿、红色，色带应纵向放置在金属屏蔽层下，当客户有特殊要求时，也可按照客户要求生产。

七、电缆的交货长度

1、根据双方协议长度交货，长度计量误差不应超过±0.5%。

2、重量不超过80kg的短段电缆，可成圈包装。

八、电缆的包装

电缆应妥善包装在符合JB/T 8137规定要求的电缆盘上交货。电缆端头应可靠密封，伸出盘外的电缆端头应密封保护。

九、电缆的运输和储存

1、电缆应避免在露天存放，电缆盘不应平方；

2、运输中不应从高处扔下装有电缆的电缆盘，不应机械损伤电缆；

3、吊装包装件时，不应几盘同时吊装。在车辆、船舶等运输工具上，电缆盘应放置放稳，并用合适方法固定，放置互撞或翻倒。

十、电缆的安装敷设

1、电缆在放线时，张力应均匀，以免电缆扭曲，使绝缘线芯产生裂纹，导致事故发生。

2、做电缆头时，要严格按国家电力施工规范使用专用工具。

3、电缆在安装过程中一旦发现机械损伤，在条件允许的情况下，请务必对电缆进行相应的检查，以确认电缆绝缘是否损坏。

4、电缆敷设前应按下列要求进行检查：

4.1 电缆型号、规格、电压应符合设计。

4.2 电缆外观应无损伤，绝缘良好，电缆应经试验合格。

4.3 应根据设计和实际路径，计算每根电缆长度，合理安排每盘电缆，减少电缆接头。

4.4 在带电区域内，安装敷设电缆，应有可靠的安全措施。

如在安装或使用过程中发现任何问题，请及时与我公司联系，我公司将会尽力为您排忧解难。
