BTTZ矿物绝缘电缆产品介绍

一、BTTZ电缆产品概况

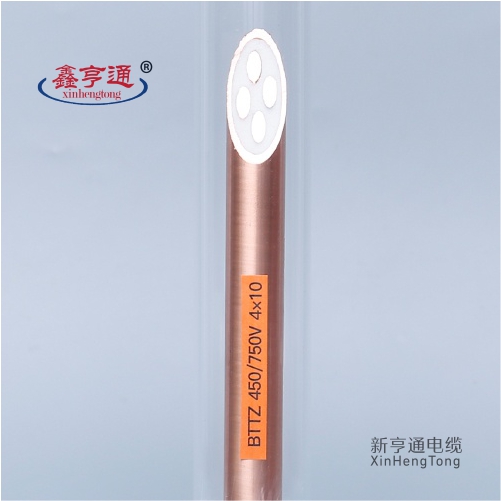

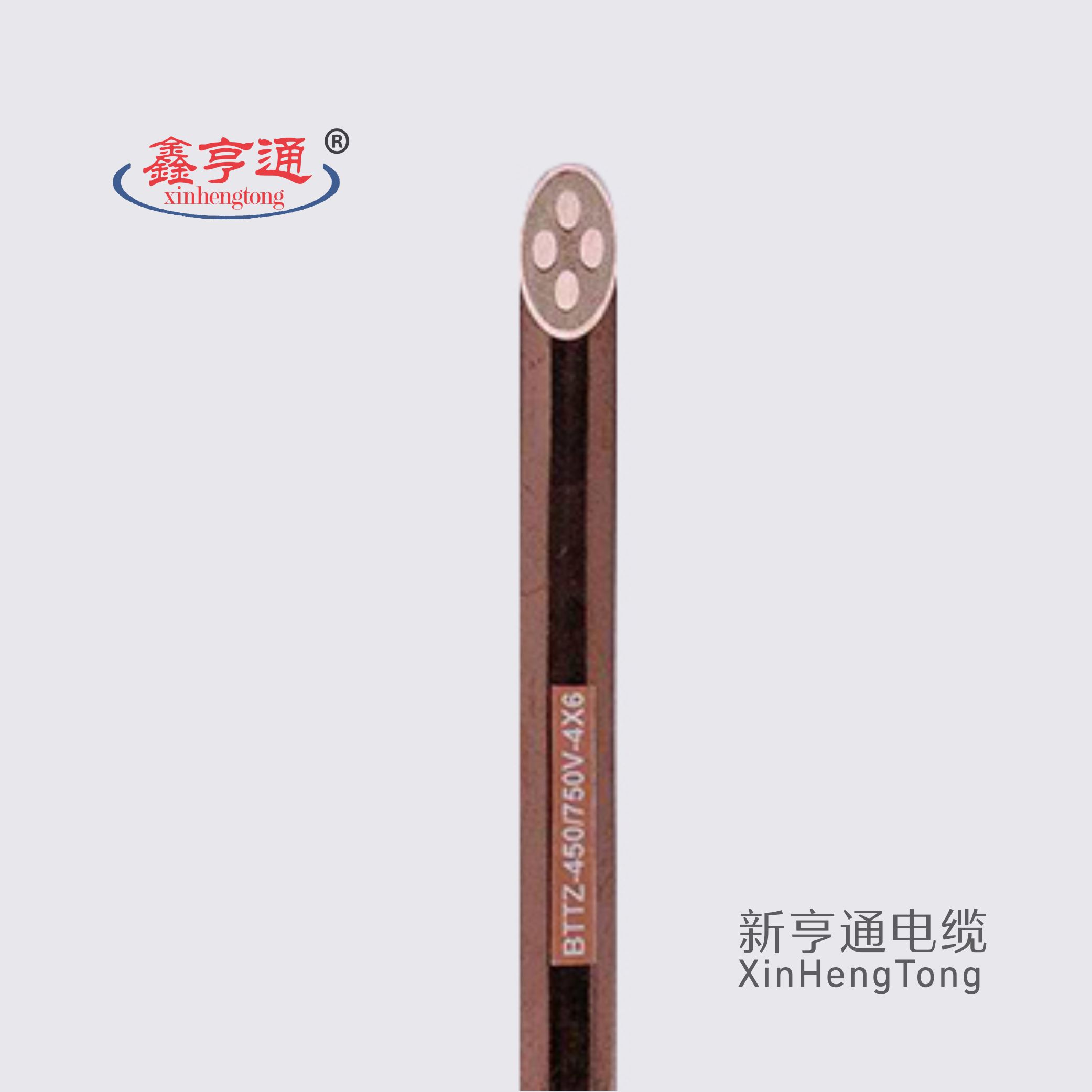

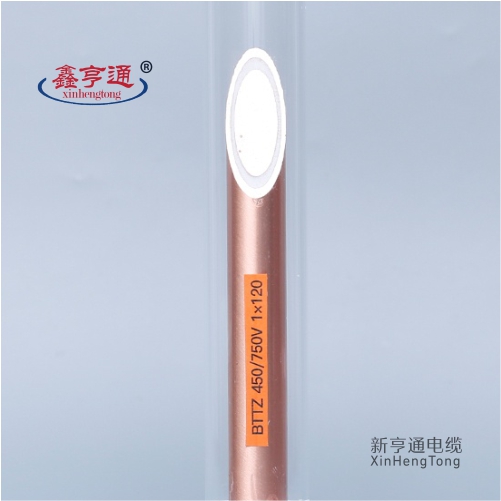

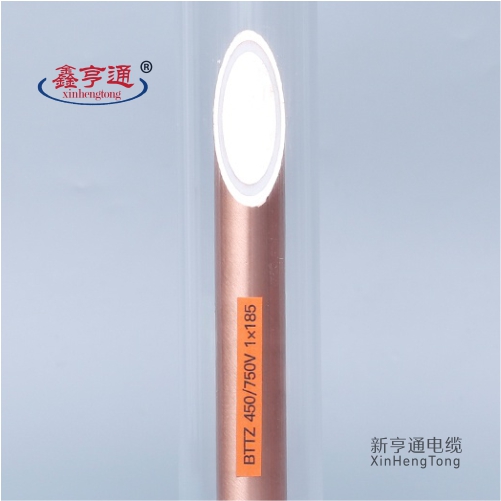

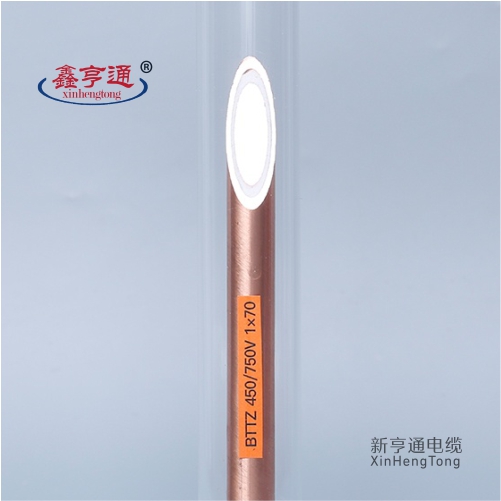

　　铜芯铜护套氧化镁绝缘防火电缆，是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。适用于：防爆系统和设备、即火灾危险区、高温场合、要求特别防火安全的场所、地下供电线路、布线空间比较窄小的场所。

二、BTTZ电缆产品特性

1、BTTZ是用矿物(氧化镁)作为绝缘材料的电缆。通常由铜导体、矿物绝缘、铜护套构成，不含有机材料。

2、耐火特性

该电缆在火焰温度950～1000℃的燃烧下，仍能保持90min以上的时间正常通电，这是由于组成电缆材料都是无机物（铜和氧化镁），无任何可燃烧物质，既不自燃也不助燃，无热量放出，也无毒气放出，无烟产生，其材料燃点分别为1083℃和2800℃，因此，该电缆的防火性能耐火特性与其他阻燃电缆、耐火电缆所无法相比拟的。且耐火电缆在燃烧环境下，受到撞击和喷淋后即失去其耐火特性，无法继续供电，而防火电缆由于采用无缝铜管，中间联接和终端将氧化镁全密封在里面，而不受撞击和喷淋影响，可连续保持工作达3小时以上。

因此能保证人员疏散和灭火工作的正常进行，有效地控制人身安全和财产损失，因此，防火电缆是耐火、阻燃电缆的最佳替代产品。

3、BTTZ电缆耐高温

电缆允许长期工作温度为250℃，短时间或非常时期允许接近铜的熔点。

4、BTTZ电缆防爆

无缝铜管护套及与其密封连接的电缆终端可阻止可燃性油、气和火焰进入与电缆连接的电器设备起防爆作用。

5、BTTZ电缆耐腐蚀性能

铜护套具有较强的耐腐性。但在一些强酸、碱场合，要求采用外加一层聚氯乙烯外护的防火电缆。

6、BTTZ电缆截流量大

与相同截面的其它电缆相比，其载流量高10%——30%，其过载能力在百倍左右。因此，使用电缆截面时，可比其它电缆小一档。

7、BTTZ电缆耐辐射

该产品经核辐射后，绝缘和铜护套材料性能不发生变化，是核电站、核设施中理想的配线电缆。

8、BTTZ电缆机械强度高

首先是特殊材料决定了电缆的高机械强度，其次是电缆受外力压扁至原电缆直径的1/2时，电缆仍能保持载流而不变，绝缘性能不变，其优良的电性能也不变。

9、BTTZ电缆体积小、重量轻、寿命长

和普通电缆相比，防火电缆体积减小60%左右，重量减轻了30%左右，这给电缆所用工程减少了电缆穿管的费用，电缆通道可减少，电缆用桥架尺寸可减小，由于电缆截面可比普通电缆减小一个档次，因此，虽然电缆与相同规格的其它电缆相比价格高出2—3倍，但工程总造价高出较少，价格性能也比其他电缆低，所以防火电缆的优越性能很明显。

由于组成防火电缆的材料铜和氧化镁基本上不产生老化，其电缆性能完全取决于铜护套的氧化程度，在环境湿度250℃时，0.25mｍ厚的铜护套可使用257年，护套厚度一般0.31～1.17mm之间，因而防火电缆使用寿命特别长。

10、BTTZ电缆良好的接地性能

铜护套可起接地保护作用。提供良好的低接地电阻，比其他电缆可减少1根接地线芯。

11、BTTZ电缆防水性能优越

由于采用无缝铜管作护套，电缆的密封性能好，每根电缆在出厂试样中均需做浸水试验。

铜芯铜护套矿物绝缘电缆载流量数据表

一、BTTZ电缆终端

　　电缆在安装使用时，需采用一种永久性的终端将电缆与电气设备相连。终端有两种作用：一是使电缆绝缘材料（氧化镁）与外界隔离起密封作用。二是将电缆连接到开关柜或者电气设备上起固定作用。因而终端由两部份组成：

①密封部分：一般由铜罐（或热缩性套管）、罐盖、密封材料和导体的绝缘套管所组成。

②压盖部分：一般由压盖体、压缩环和压盖螺母所组成。

A终端填料参考尺寸

B终端及中间连接密封罐参考尺寸

C接地片参考尺寸

二、BTTZ电缆矿物电缆接线端子

用于连接导体和控制柜接线柱或电源，它由压装螺母、压装斜块、端子本体构成。接线端子有两种形式
1、压装型接线端子，适用于35mm2以上电缆的连接。
2、压装型接线端子，适用于6-25mm2电缆的连接，小规格电缆4mm2及一下可以不带接线端子。

D压装型接线端子参考尺寸

三、BTTZ电缆中间连接器

　　由于矿物绝缘电缆生产长度受电缆原材料（铜护套用铜管的产度）长度的限制，所以在电缆敷设安装过程中，需采用中间连接器将两根相同规格电缆连接在一起，以保证满足线路长度的需要。该连接器的两端均有内螺纹无缝铜管、黄铜罐或热缩套管、铜压接管和绝缘热收缩套管所组成。

注：在安装有外护套的矿物绝缘电缆时，必须使用热缩套管将整个连接器组件进行密封护套保护。对于多芯电缆中间的连接应该注意每根线芯之间连接位置的交错和绝缘。

四、BTTZ电缆施工工具

　　矿物绝缘电缆在安装过程中，不需要专用安装工具，与普通塑料电缆一样，各安装公司的通用器具都可完成终端及连接器的制作。所需施工工具及测量仪器有：手锯、管子割刀、斜口钳、喷灯、螺丝刀、管钳、液压钳、欧姆表等。
