WDZAN-BTLY(NG-A)矿物质绝缘防火电缆型号规格表
日期：2023-03-26 人气：75
矿物绝缘防火电缆
Mineral Insulated Fire-proof Cable
WDZAN-BTLY(NG-A)电缆产品
1、名称及适用电压
额定电压0.6/1kV及以下矿物复合绝缘铝护套保护隔离性柔性防火电缆
2、执行标准
电缆的机械物理性能及电性能执行企业标准Q/JLP 01-2018
英国标准BS6387：2013和BS8491：2008

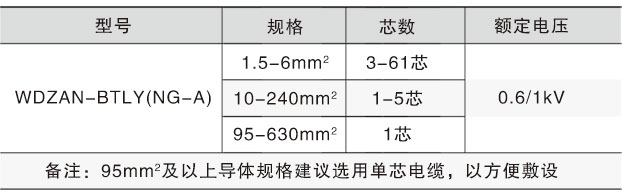

3、矿物绝缘电缆型号、规格范围
4、型号说明及产品示例

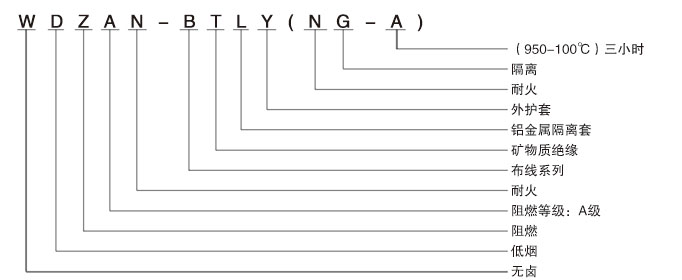

●矿物绝缘电缆型号说明
●产品表示示例
例如：
额定电压0.6/1kV矿物复合绝缘铝护套保护隔离型柔性无卤低烟防火电缆，3芯，导体标称截面70mm2，
表示为WDZAN-BTLY(NG-A) 0.6/1kV 3×70

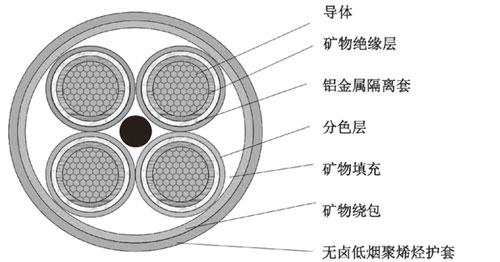

5、产品结构（截面图）
6、特征说明
6、特征说明
●BS6387耐火性能
WDZAN-BTLY(NG-A)系列隔离型(柔性)矿物绝缘防火电缆通过BS6387耐火标准三项考核
（1）950℃火焰下持续通电180min不击穿（C）
（2）650℃火焰下150min后承受15min的水喷淋不击穿（W）
（3）950℃火焰下承受15min敲击振动不击穿（Z）
●可持续生产
WDZAN-BTLY(NG-A)系列隔离型(柔性)矿物绝缘防火电缆生产过程中采用的金属套连续成型工艺使得单根电缆连续生产长度可满足客户的要求，从而做到整根电缆无接头整盘交货。安装过程中可以整段敷设并且无需穿管
●规格范围广
WDZAN-BTLY(NG-A)系列隔离型(柔性)矿物绝缘防火电缆的导体为圆形铜绞线，因此标称截面1.5mm2-6mm2可生产3-61芯，标称截面10mm2-240mm2可生产1-5芯，95mm2-630mm2可以生产单芯。
●供货周期短
因为工艺先进，WDZAN-BTLY(NG-A)系列隔离型(柔性)矿物绝缘防火电缆的供货周期短，常规型号快可以做到7个工作日交货
●额定电压1kV
云母带绝缘可使WDZAN-BTLY(NG-A)系列隔离型(柔性)矿物绝缘防火电缆的额定电压级别达到0.6/1kV。而普通的BTT电缆高是750V
●防水
WDZAN-BTLY(NG-A)系列隔离型(柔性)矿物绝缘防火电缆采用金属套连续成型工艺，可以做到中间无接头，杜绝了接头处进水的现象，即使将电缆完全浸在水中，借助其无缝金属管，也可以正常运行
●防鼠蚁
WDZAN-BTLY(NG-A)系列隔离型(柔性)矿物绝缘防火电缆因为连续成型金属套的存在，有效的防止了鼠蚁对电缆损伤
●机械强度高
WDZAN-BTLY(NG-A)系列隔离型(柔性)矿物绝缘防火电缆坚固耐用，我们在设计耐火层结构时，考虑了火灾条件下各种可能的冲击，因而其坚固性能优于铠装电缆
●线损小、载流量大
对于相同截面的电缆而言，WDZAN-BTLY(NG-A)系列隔离型(柔性)矿物绝缘防火电缆比其他的电缆传输较高的电流，并且还可以耐受相当的过载，若额定电流相同，则线损要比其他电缆小7%-10%
●耐腐蚀
WDZAN-BTLY(NG-A)系列隔离型(柔性)矿物绝缘防火电缆的金属护套具有高耐腐蚀性，对于大多数装置来说，不需要采取附加的防护措施，即使电缆的金属护套易遭化学品腐蚀或工业污染严重的地方，因为电缆外径有塑料外护套的保护，仍然安全
●节能环保
WDZAN-BTLY(NG-A)系列隔离型(柔性)矿物绝缘防火电缆线芯工作温度低于其他类型的电缆，因此在日常工作过程中NG-A(BTLY)系列隔离型防火电缆的线损低，节约了能源，在有环保要求的项目中尤其适合用
●防辐射、寿命长（安全可靠）
WDZAN-BTLY(NG-A)系列隔离型(柔性)矿物绝缘防火电缆中应用的无机材料，耐辐射、可保证电缆的稳定性、寿命长和耐久性，可适用于核电等领域。
7、敷设条件及适用场合
7、敷设条件及适用场合
本产品可以在隧道、电缆沟、桥架、槽盒、竖井中敷设，敷设温度不低于0℃，单芯弯曲半径为15D，多芯电缆为12D（D为电缆外径）
本产品适用于轨道交通、医院、学校、商场、展馆、车库、娱乐场所、数据中心等重要场所输配电线路中。
防爆系统和设备，即火灾危险区
防爆系统和设备，即火灾危险区
炼油厂 天然气 核电站 医药工业 军事工业 化学工业 系统与配线 石油化工工业
海上石油平台 酒精蒸馏系统 煤气输送和压缩站 矿业、纸业 制漆和颜料工业
安全性要求高的设施
安全性要求高的设施
地铁 隧道 高层建筑 地下广场 地下仓库 地下场所 宾馆饭店 银行、邮电大楼 百货商场、仓库 公共娱乐场所
电力调度楼、电信大楼 医院、学校、机关 机场航站楼、车站、港口 图书馆、博物馆、展览馆 纪念馆和历史性建筑物

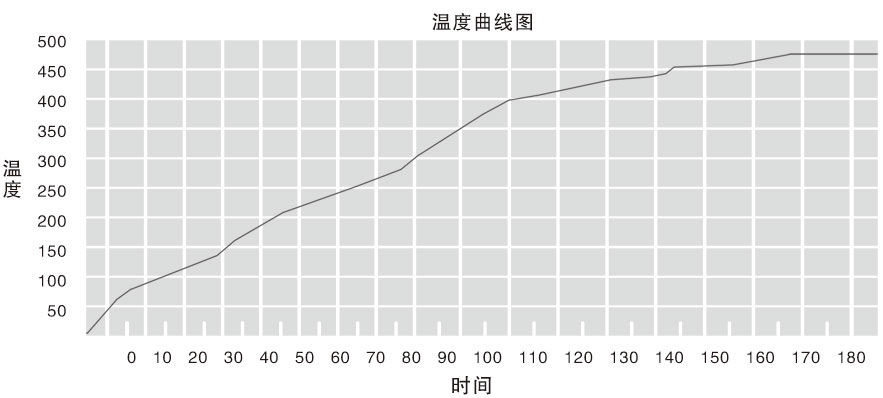

WDZAN-BTLY(NG-A)1000℃火焰下导体温升曲线图
消防线路的电缆选择时应考虑电压降指标：
电缆在运行时会出现压降，它是由于电缆的阻抗产生的，而电缆导体的阻抗是导体的直流电阻和交流电抗矢量和，其中直流电阻比交流电抗要大得多，有时甚至可以忽略交流阻抗的影响。当温度变化时电缆的交流电抗变化较小，直流电阻则随着温度的升高而增大。

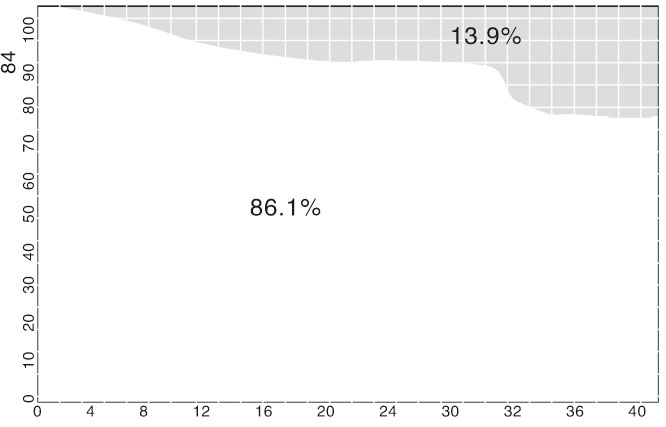

WDZAN-BTLY(NG-A)透光率曲线图
WDZAN-BTLY(NG-A)1000℃火焰下导体温升曲线图
消防线路的电缆选择时应考虑电压降指标：
电缆在运行时会出现压降，它是由于电缆的阻抗产生的，而电缆导体的阻抗是导体的直流电阻和交流电抗矢量和，其中直流电阻比交流电抗要大得多，有时甚至可以忽略交流阻抗的影响。当温度变化时电缆的交流电抗变化较小，直流电阻则随着温度的升高而增大。
WDZAN-BTLY(NG-A)透光率曲线图
消防线路的电缆选择时应考虑烟度透光率指标；
通常情况下看透光率是否超过60%，当然透光率越高越好；
低透光率出现的时间越晚越好，以获得火灾初始期逃生时清晰的空气；
更应关注发烟总量（见阴影部分），总量越大对人的逃生危害越大！发烟量是火灾致人死亡的主要杀手。

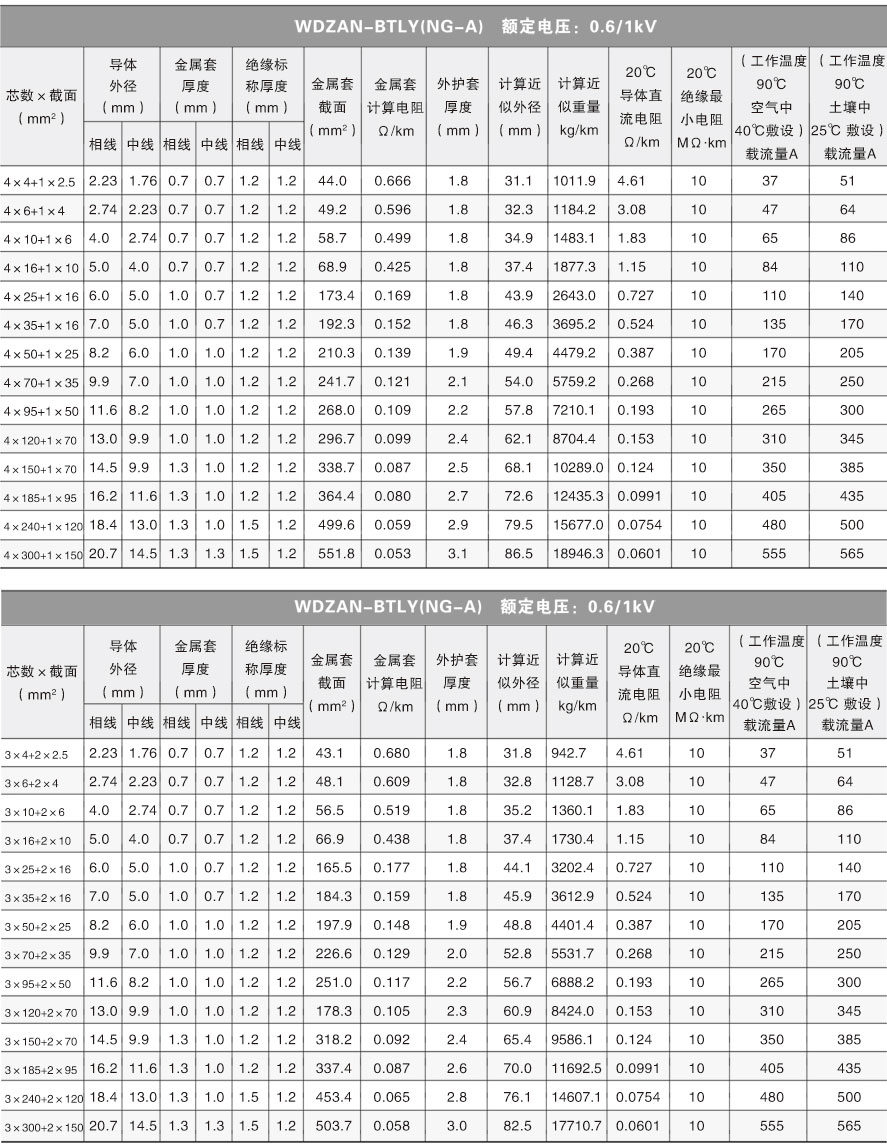

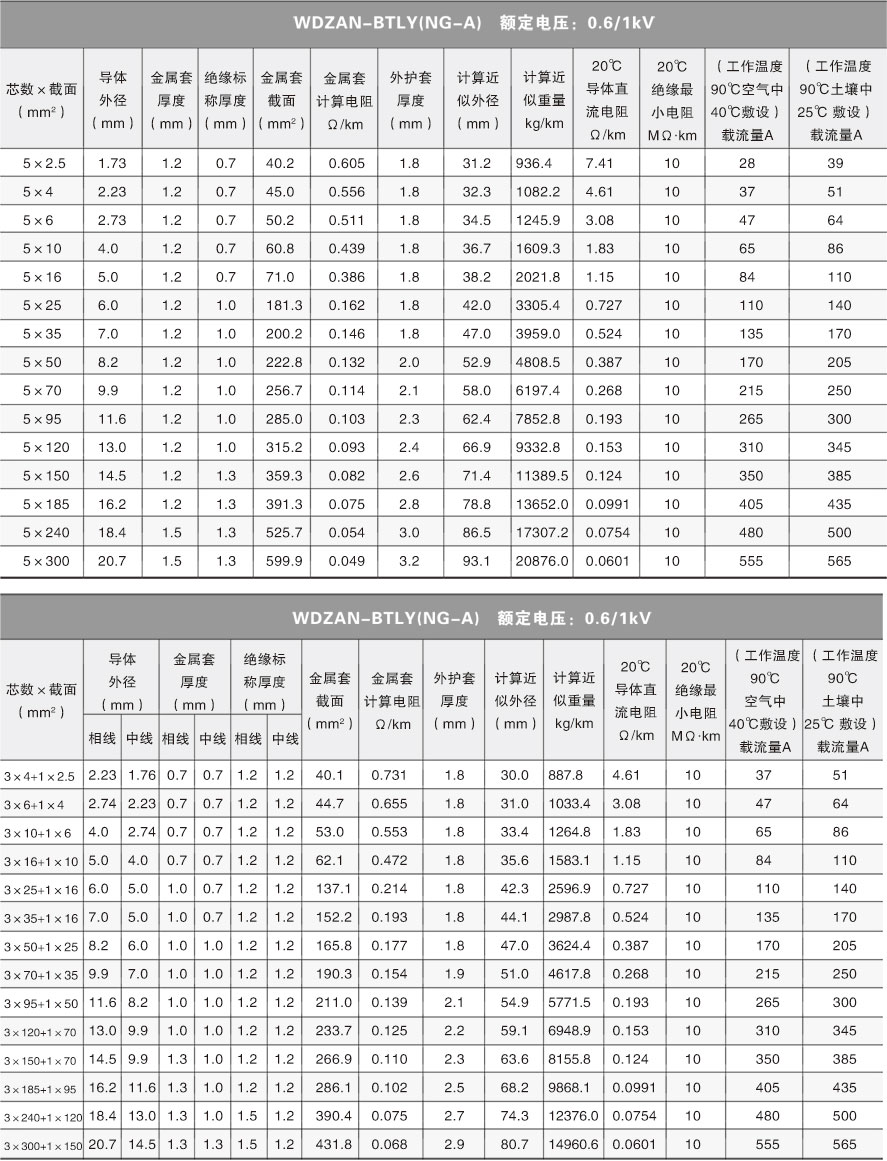

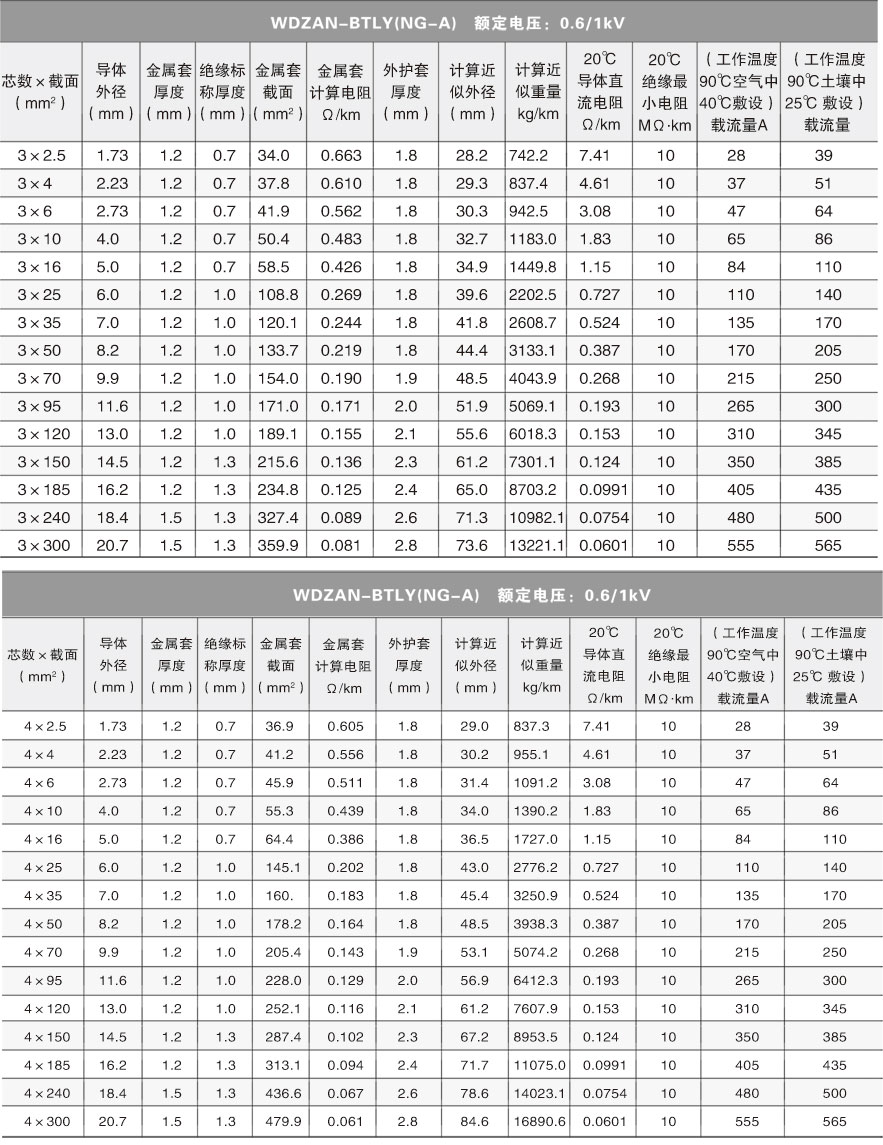

隔离型（柔性）矿物绝缘耐火电缆参数表
注：铝金属套可作接地线芯使用，铝金属套电阻完全符合接地线芯要求
隔离型（柔性）矿物绝缘耐火电缆参数表
注：铝金属套可作接地线芯使用，铝金属套电阻完全符合接地线芯要求

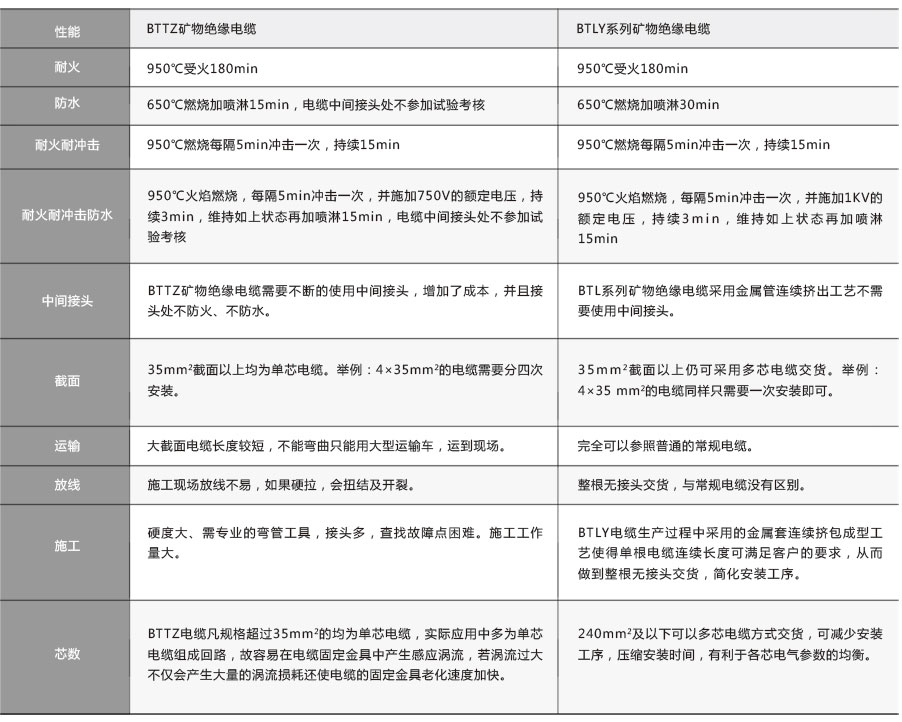

BTTZ与BTLY电缆性能的对比表
